Реверс-инжиниринг печатных плат и электронных устройств

Исследуем электронные платы и устройства, когда нет исходной документации, модуль снят с производства или требуется совместимая замена. Восстанавливаем схему, функции и интерфейсы, анализируем программную часть и протоколы в объеме, необходимом для задачи.

Обсудить реверс-инжиниринг Все услуги

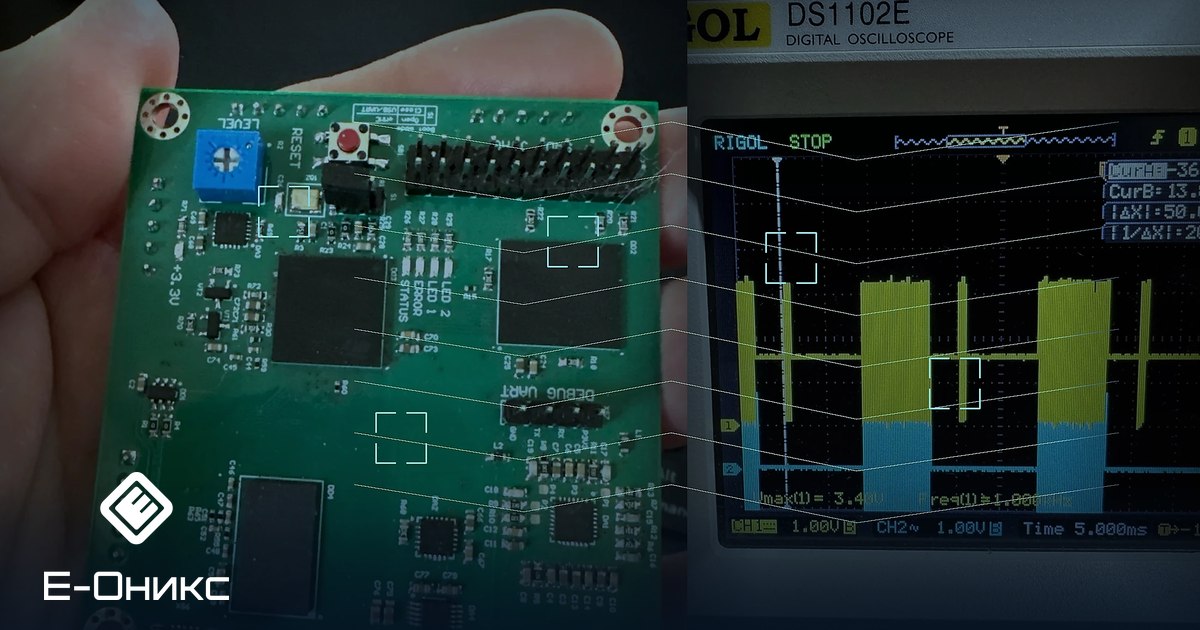

Реверс-инжиниринг электронной платы и анализ сигналов на осциллографе

как формулируют задачу

С такой задачей можно обращаться

Реверс-инжиниринг — это исследовательский этап. Его результат зависит от цели: ремонт и документация, анализ протокола, модернизация или разработка совместимой замены.

«Нет документации — нужно восстановить схему по плате»«Нужен реверс-инжиниринг печатной платы или устройства»«Нужно разработать функциональный аналог недоступной платы»«Нужно понять, как устройство обменивается данными»

работы

Что делаем

ВыполняемВыполняем визуальный и электрический анализ печатных плат

ВосстанавливаемВосстанавливаем схемотехнику, цепи питания, интерфейсы и критичные узлы

АнализируемАнализируем прошивки, дампы, загрузку и поведение устройства в работе

СнимаемСнимаем обмен по UART, RS-485, CAN, SPI, I2C, Ethernet и нестандартным протоколам

ПодбираемПодбираем аналоги недоступных компонентов и проверяем ограничения

РазрабатываемРазрабатываем новую плату, прошивку или модуль-замену и готовим к производству

результат

Что передаем заказчику

В зависимости от задачи передаем восстановленную документацию, описание интерфейсов, проект совместимой замены, исходные файлы и тестовые сценарии.

Восстановленная схема или структурная модель устройстваПеречень компонентов и возможных заменОписание интерфейсов, протоколов и карт обменаРекомендации по ремонту, доработке или новой версииПроизводственные файлы для аналога при необходимости

технологии

С чем работаем

План исследования определяем по доступным образцам, возможности электрического доступа, требуемой совместимости и допустимости разрушающего анализа.

Анализ печатной платыФиксируем состав компонентов, слои, соединения, питание, интерфейсы и функциональные узлы, определяем критичные цепи.

Восстановление схемыФормируем принципиальную или функциональную схему с назначением узлов, контрольными точками и выявленными ограничениями.

Анализ прошивкиИсследуем загрузку, дампы, реакции на входные воздействия и внешние интерфейсы без публикации закрытых данных заказчика.

Анализ протоколовСнимаем обмен и восстанавливаем кадры, команды, регистры, тайминги и обработку ошибок для совместимой реализации.

Замена компонентовПодбираем доступные аналоги снятых с производства микросхем и проверяем электрическую, функциональную и программную совместимость.

Разработка аналогаПроектируем новую плату и встроенное ПО, проводим стендовые проверки и готовим комплект производственных файлов.

подход

Реверс-инжиниринг платы: схема, функции, компоненты и интерфейсы

Реверс-инжиниринг начинается не с копирования разводки, а с определения функции устройства и требований к совместимости. Для одних проектов достаточно восстановить схему и перечень компонентов, для других требуется повторить электрические интерфейсы, временные характеристики и поведение прошивки.

Плата исследуется визуально и электрически. Проверяются питание, тактирование, память, микроконтроллеры, преобразователи уровней, защитные цепи и разъемы. Параллельно снимается обмен между устройством и окружающим оборудованием.

Итогом может быть техническое заключение, восстановленная документация, ремонтная ревизия либо полностью новый совместимый модуль. В новой версии можно заменить недоступные компоненты, повысить технологичность и подготовить изделие к серийному выпуску.

Восстановление принципиальной и функциональной схемы

Реверс-инжиниринг одно- и многослойных печатных плат

Анализ прошивок, загрузки и поведения устройства

Исследование UART, RS-485, CAN, SPI, I2C и Ethernet

Подбор современных замен снятых с производства компонентов

Разработка аналога с новой PCB, прошивкой и производственными файлами

реализованный проект

Кейс: разработка совместимого устройства без исходной документации

Восстановление функций, интерфейсов и алгоритмов существующего электронного устройства с последующей разработкой собственной аппаратной и программной платформы.

Смотреть проект Обсудить похожую задачу

Кейс: разработка совместимого устройства без исходной документации

оценка проекта

Стоимость реверс-инжиниринга платы: от чего зависит оценка

Трудоемкость определяется конструкцией платы и требуемой глубиной исследования. До начала работ оцениваем доступность сигналов, плотность монтажа, количество слоев и состояние образцов.

На оценку влияют

Количество слоев и компонентов, маркировка и доступность ЭКБ, наличие исправного и донорского образца, защищенность программной части и необходимость анализа протоколов.

Что прислать

Фотографии платы с двух сторон, размеры, описание оборудования, имеющиеся руководства и файлы, симптомы неисправности или цель — схема, ремонт, аналог либо анализ обмена.

Как фиксируем результат

Состав результата заранее определяем: отчет исследования, схема, BOM, описание интерфейсов, протокол, новая плата или прототип совместимого устройства.

вопросы

Частые вопросы

Что влияет на объем и глубину реверс-инжиниринга.

Что нужно передать для начала работ?

Желательно предоставить исправный образец, неисправный образец для разборки, фотографии, описание оборудования и все доступные кабели, файлы или инструкции. Точный перечень определяем после первичного анализа.

Можно ли восстановить многослойную печатную плату?

Да, но объем и методика зависят от количества слоев, плотности монтажа, покрытия и доступности образца для исследования. До начала проекта оцениваем достижимую точность и риски.

Реверс-инжиниринг всегда означает точную копию?

Нет. Часто целесообразнее разработать функционально совместимый аналог на доступной элементной базе, сохранив разъемы, протокол и поведение в составе оборудования.

Что получает заказчик?

Состав результата может включать восстановленную схему, BOM, описание протокола, отчет исследования, исходные коды, новую PCB, Gerber, Pick&Place, тестовую методику и прототип.

Сколько стоит реверс-инжиниринг печатной платы?

Оценка зависит от количества слоев и компонентов, плотности монтажа, наличия исправного образца, доступности маркировки и требуемого результата — схемы, анализа протокола, документации или разработки аналога. Для первичной оценки достаточно качественных фотографий и описания цели.

заявка

Обсудим реверс-инжиниринг

Пришлите фотографии, маркировку, описание оборудования и требуемый результат: документацию, ремонтную ревизию или совместимый аналог. Образец можно передать после первичного обсуждения.

Emailinfo@e-onics.ru

Что полезно указатьназначение устройства, питание, интерфейсы, условия эксплуатации, объем партии, ограничения по компонентам и срокам
