Исходное устройство было доступно только в виде образца. Схема, исходный код и полное описание алгоритмов отсутствовали, но требовалось разработать функционально совместимую замену.
Постановка задачи
Необходимо было понять, какие функции выполняет устройство, как оно реагирует на внешние воздействия и каким образом взаимодействует с окружающим оборудованием. Точное копирование исходной топологии не требовалось — важна была функциональная совместимость.

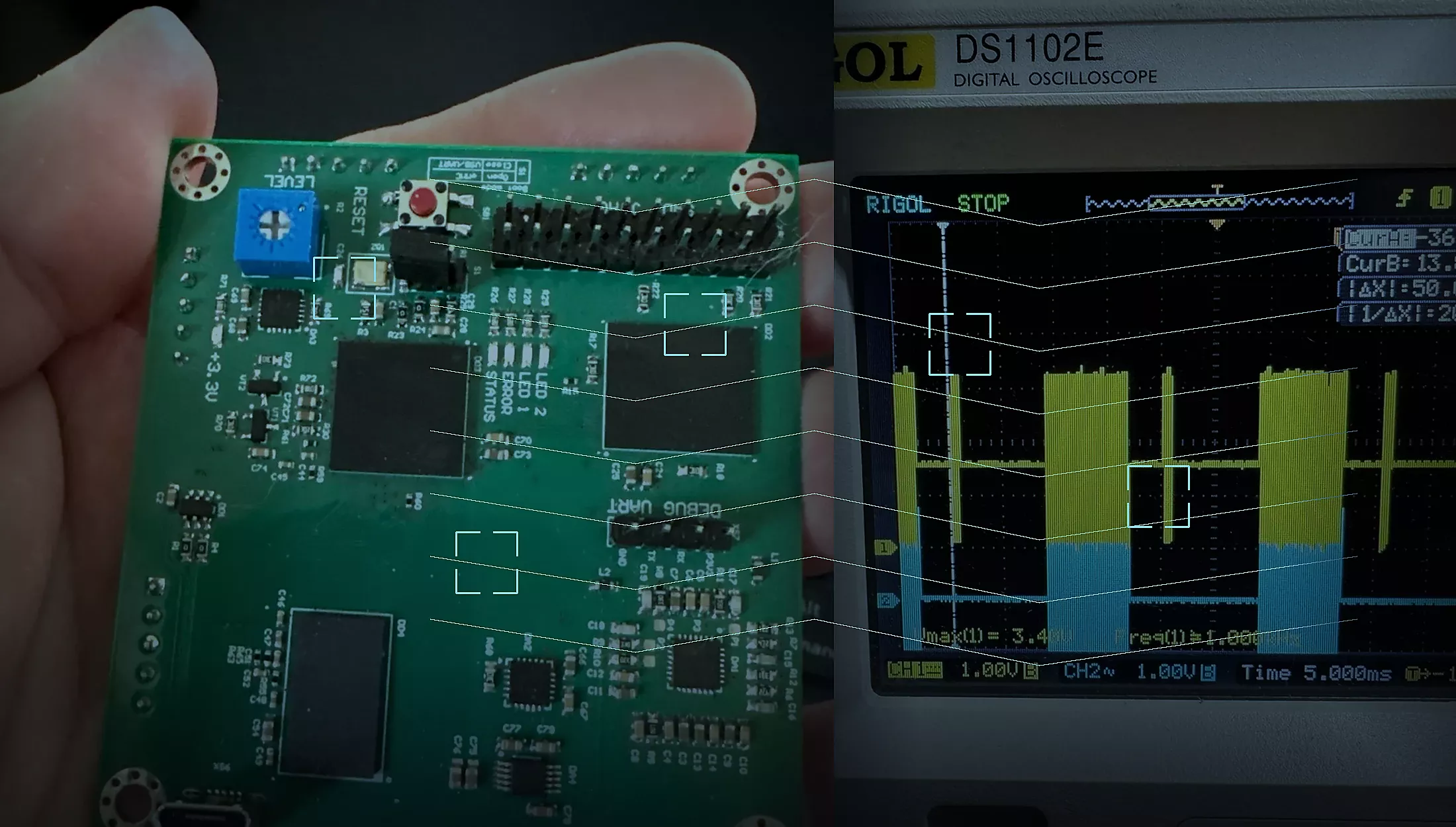

Исследование платы и сигналов
Работа началась с идентификации компонентов, цепей питания, микроконтроллера, памяти, датчиков и интерфейсных узлов. Сигналы фиксировались в разных режимах, чтобы сопоставить действия устройства с состояниями входов, выходов и обмена.
Восстановление поведения
Для каждого режима формировались тестовые сценарии: запуск, штатная работа, переходы состояний, ошибки и восстановление. Это позволило отделить обязательное внешнее поведение от особенностей конкретной аппаратной реализации оригинала.
Новая аппаратно-программная платформа
На основе восстановленных требований разработана собственная архитектура с доступной элементной базой. Встроенное ПО реализует требуемые алгоритмы и интерфейсы, а тестовый стенд автоматически сравнивает ключевые реакции прототипа с эталонным устройством.
Результат
- Структурная модель и описание функций исходного устройства
- Карта внешних сигналов и последовательностей работы
- Восстановленные требования к интерфейсам и алгоритмам
- Собственная электронная платформа и встроенное ПО
- Тестовые сценарии для проверки совместимости
- Функциональный прототип и перечень доработок к серийной версии
Передайте образец, фотографии и описание оборудования. После первичного анализа определим, какие исследования нужны и какой результат можно получить.
